PermeaBOX : Four à Perméation et Générateur de Gaz Étalon
Fiabilisez vos analyses en continu avec une source de gaz de référence intégrée, sûre et ultra-précise.
L’assurance d’une détection sans faille pour vos systèmes analytiques.

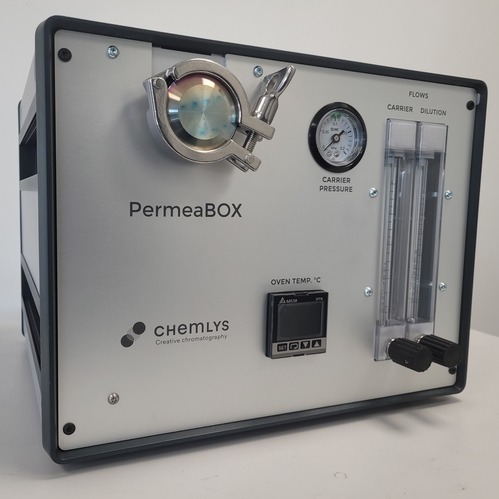

Conçue par Chemlys, la PermeaBOX est un four à perméation fonctionnant en pression positive
PermeaBOX : simplicité d’usage et précision pour votre génération de gaz étalon
La PermeaBOX est un module de génération de gaz étalon autonome conçu pour répondre aux exigences les plus strictes des environnements industriels
La PermeaBOX garantit une génération de gaz étalon fiable pour vos analyses à l’état d’ultra-traces grâce à une conception technique haut de gamme :
-
Ergonomie et sécurité : Four tubulaire horizontal
avec accès rapide en façade, facilitant l’insertion et l’extraction des tubes de perméation. -
Inertie chimique totale : Circuit fluidique et four entièrement conçus en inox avec traitement spécifique Sulfinert
, évitant toute altération des échantillons. -
Régulation de haute précision : Contrôleur thermique numérique couplé à une sonde PT100, régulateur de pression ultra-stable et double rotamètre pour l’ajustement fin des débits de gaz vecteur et de dilution
.
Quels sont les avantages de la PermeaBOX pour la sécurité de votre site industriel ?
L’intégration de la PermeaBOX offre une double valeur ajoutée stratégique pour votre site, alliant sécurité HSE et optimisation de vos coûts d’exploitation :
-
Sécurité zéro «faux négatif» : Grâce à la génération continue d’un gaz de référence, le système réalise un auto-contrôle régulier de l’analyseur, des lignes de prélèvement et des relais d’alarmes
. Tout défaut analytique ou absence de détection déclenche immédiatement une alarme dédiée . -
Calibrations simplifiées et maîtrise des coûts de fonctionnement : La PermeaBOX vous affranchit des bouteilles de gaz étalons classiques, lourdes et coûteuses à gérer. Ses rotamètres intégrés permettent à l’opérateur d’ajuster facilement les débits de dilution pour réaliser des calibrations multipoints stables, précises et parfaitement conformes à l’état de l’art.
Pour répondre aux exigences industrielles de robustesse et de précision, la PermeaBOX a été conçue autour de composants de haute qualité.
- Four tubulaire monté à l’horizontale avec un accès direct par l’avant, en acier inoxydable traité Sulfinert
- Fusible thermique de protection intégré avec coupure automatique en cas de dépassement de la température max
- Deux rotamètres de précision pour l’ajustement du gaz vecteur et de la dilution, couplés à un régulateur de pression
Le principe de fonctionnement :
L’étalonnage par tube à perméation est une méthode de référence pour générer des mélanges gazeux à l’état de traces et d’ultra-traces de manière parfaitement stable et répétable. C’est également une solution permettant l’étalonnage de composés non disponibles en bouteille ou non stable en mélange gazeux.
Son fonctionnement repose sur une mécanique simple et redoutablement efficace :
-
Émission thermique constante : Un tube certifié, placé dans le four de la PermeaBOX maintenu à une température rigoureusement constante, libère le gaz cible en continu à un taux d’émission fixe
. -
Dilution et calcul de concentration : Ce gaz est balayé et mélangé par un flux de dilution
. La concentration finale générée est définie notamment en fonction du taux d’émission et du débit de gaz total. -
Calibration multipoints : En conservant une température fixe, l’opérateur ajuste simplement le débit de dilution via les rotamètres de la façade pour générer différents niveaux de concentration de référence
.
Pour définir votre tube à perméation, il est nécessaire de connaitre les éléments suivants :
- La longueur maximale que votre four peut accepter (15 cm pour la permeaBOX)
- La concentration visée selon les alarmes configurées
- La plage de température disponible sur votre four à perméation (jusqu’à 80°C pour la permeaBOX)
Liste non exhaustive. Nous consulter pour les composés non cités.
| Composé cible | Concentration visée selon VLEP |
| Sulfate de diméthyle (DMS), CAS N°77-78-1 | 50 – 70 ppb |
| Benzène, CAS N°71-43-2 | 50 – 150 ppb |
| Épichlorhydrine, CAS N°106-89-8 | 50 – 150 ppb |
| BCME (Oxyde de bis(chlorométhyle)), CAS N°542-88-1 | 20 – 40 ppb |
| Trichloroéthylène (TCE), CAS N°79-01-6 | 50 – 150 ppb |
| Tétrachlorure de carbone (CCl4), CAS N°56-23-5 | 50 – 150 ppb |
Attention : comme pour les bouteilles étalon, les tubes à perméation ont une durée de validité limité. Cette durée de validité dépend de la stabilité du composé ainsi que de la concentration (et donc la quantité de liquide dans le tube). Elle peut aller de 3 à 12 mois en général.
Retrouvez notamment la PermeaBOX dans notre solution intégrée de contrôle d’atmosphère de travail.
Cette solution permet le suivi en ligne avec multiplexage pour la détection de sulfate de diméthyl à très faible teneur (< 4 ppb). Elle intègre un GC industriel, un sélecteur intelligent et une PermeaBOX.
